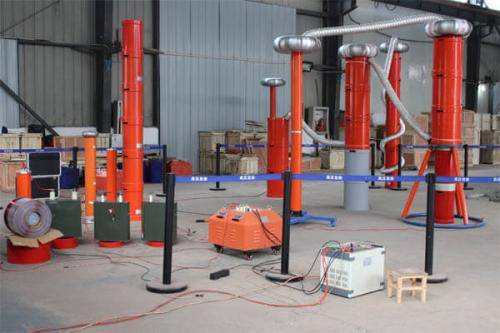

JSTF系列 电缆变频串联谐振试验装置

JSTF系列 电缆变频串联谐振试验装置


分享:
产品型号:JSXZB-329 原产地:
品牌: 产品数量:23
价格:面议 产品关键字:变频串联谐振试验装置
行业:通信>  通信线缆>  电缆
发布日期:2020/01/19

企业信息

  • 公司经营性质:生产型
  • 电话:0514-88770231
  • 地址:柳堡镇工业园区李园路1号

产品描述

品牌其他 型号JSXZB-329
类型超导电缆 电压等级特高压
线芯材质镀锡铜线 加工定制


  一、变频串联试验谐振实验装置应用范围

  JSXZB-329变频串联谐振试验装置是运用串联谐振的原理,利用励磁变压器激发串联谐振回路,通过调节变频控制器的输出频率,使得回路中的电抗器电感L和试品电容C发生串联谐振,谐振电压即为试品上所加电压。变频串联试验谐振实验装置广泛用于电力、冶金、石油、化工等行业,适用于大容量、高电压的电容性试品的交接和预防性试验。

  适用于10KV、35KV、110KV、220KV、500KV交联聚乙烯电力电缆交流耐压试验

  适用于66KV、110KV、220KV、500KV、GIS交流耐压试验

  变频串联谐振试验装置适用于大型发电机组、电力变压器工频耐压

  适用于电力变压器的感应耐压试验

  二、变频串联试验谐振实验装置主要性能指标及特点

  2.1变频串联谐振试验装置主要技术指标

  (1)工作温度范围:-10~45℃

  (2)工作湿度范围:≤90%

  (3)海拔:≤1000m

  (4)供电电源电压:380V±10%、三相或220V±10%、单相(10KW及以下)

  50/60Hz

  (5)供电电源容量:0-300KW

  (6)额定输出电压:0-1000KV

  (7)变频串联谐振试验装置额定输出容量:0-35MVA

  (8)工作频率范围:30-300Hz(亦可根据用户要求放宽频率范围)

  (9)频率调节分辨率:0.02Hz; 不稳定度≤0.05%

  (10)噪音:≤60dB

  (11)系统测量精度:1级

  (12)输出波形:正弦波,波形畸变率≤1%

  (13)电抗器Q值:30-120

  (14)系统具有IGBT、过电压、过电流、试品闪络等全自动保护

  2.2变频串联试验谐振实验装置的主要特点

  2.2.1体积小、重量轻,适合于现场使用

  变频控制器集调压、调频、控制及保护功能为一体,省去了笨重的调压器,而且操作方便、读数直观。由于系统Q值较高(30-120),有效地解决了由于电源容量的不足对现场试验的制约。当电压等级较高时,电抗器采用多级或叠积式结构,便于运用输及现场安装。

  2.2.2安装可靠性高

  变频串联谐振试验装置采用先进的设计思想、高品质的IGBT及驱动回路使输出波形失真度小,频率输出稳定性好,具有良好的IGBT、过电流、过电压(保护值可根据需要人为整定)以及放电保护功能,可保护设备及人身的安全;当试品放电或击穿时,由于谐振条件被破坏,短路电流小,只有试品试验电流的1/Q,避免了因击穿对试品造成的损坏。

  2.2.3试验的等效性好

  变频串联试验谐振实验装置采用接近工频(30HZ-300HZ)的交流电压作为试验电源,无论是在等效性和一致性上都与50HZ/60HA的工频电源非常接近,保证了试验结果的可靠性和真实性。


JSTF系列 电缆变频串联谐振试验装置
