CVT变频串联谐振试验装置

CVT变频串联谐振试验装置


分享:
产品型号:JSTF-C 原产地:
品牌: 产品数量:38
价格:面议 产品关键字:CVT变频串联谐振试
行业:电工电气>  电工电器成套设备>  其他电工电器设备
发布日期:2020/01/19

企业信息

  • 公司经营性质:生产型
  • 电话:0514-88770231
  • 地址:柳堡镇工业园区李园路1号

产品描述

品牌其他 型号JSTF-C
加工定制


  执行标准:DL/T849.6-2004

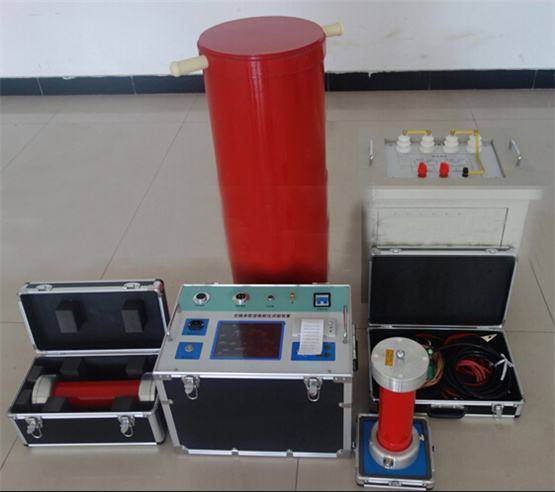

  串联谐振试验装置:就是做耐压试验的设备,它是为了满足大容量的被试品要求,而研发的设备。它是一套组合设备,为了耐压试验能顺利准确地进行,更为了提高产品性价比,针对不同被试品,串联谐振装置的组件是不同的。所以,请务必准确选型,您可拨打热线电话,或直接点击右测“在线交流”,联系我司技术部为您量身制定选型方案

  JSTF-CF系列 电缆变频串联谐振试验装置采用了调节电源的频率的方式使得电抗器与被试电容器实现谐振,在被试品上获得高电压大电流,是当前高电压试验的一种新的方法和潮流,在国内外已经得到广泛的应用。

  JSTF-C系列 电缆变频串联谐振试验装置采用了专用的SPWM数字式波形发生芯片,频率分辨率16位,在20~300Hz时频率细度可达0.1Hz;采用了正交非同步固定式载波调制方式,确保在整个频率区间内输出波形良好;功率部分采用了先进的IPM模块,在*小重量下确保仪器稳定和安全。

  JSTF-C系列 电缆变频串联谐振试验装置由调频调压电源、励磁变压器、电抗器、电容分压器组成。

  产品特点

  35kV及其以下电压等级的电缆使用数量多,试验工作量大,所以此类耐压试验装置体积小,重量轻,便携式电缆耐压试验系统由此而诞生;

  本系统要求单个人能现场搬动的部件重量不超过30kg,适合现场搬运;

  电源采用220V单相电源或380V单相电源,方便现场取电;

  电抗器部分采用干式环氧浇注,美观可靠,适合各类电缆的要求。

  产品参数

  额定输出电压:0~66kV(有效值)及以下

  输出频率:20~300Hz

  谐振电压波形:正弦波,波形畸变率≤1%

  满负载工作时间:连续工作时间60min

  系统品质因数:负载下≥20

  频率调节:细度0.1Hz,不稳定度≤0.01%

  工作电源:220V或380V单相市电

  产品配置及适用对象:

产品型号 输入电压 (V) 输出电压 (kV) 容量 (kVA) 适用范围 主要配置
JSTF-C 44/22 380 0--22 44 10kV 电缆≤ 1kM(300m ㎡ )

  2.5kW 变频源 1 台、

  2.5kVA 励磁变 1 台、

  电抗器 2 台 22kV/1A 、

  分压器 25kV



JSTF-C 88/22 380 0--22 88 10kV 电缆≤ 2kM(300m ㎡ )

  4kW 变频源 1 台、

  4kVA 励磁变 1 台、

  电抗器 2 台 22kV/2A 、

  分压器 25kV



JSTF-C 132/22 380 0--60 132

  10kV ( 300 m ㎡)电缆 3km 、

  35kV ( 300 m ㎡)电缆 1km



  6kW 变频源 1 台、

  6kVA 励磁变 1 台、

  电抗器 3 台 22kV/2A 、

  分压器 60kV



JSTF-C 176/22 380 0--60 176

  10kV ( 300 m ㎡)电缆 4km 、

  35kV ( 300 m ㎡)电缆 1km



  7.5kW 变频源 1 台、

  7.5kVA 励磁变 1 台、

  电抗器 4 台 22kV/2A 、

  分压器 60kV



JSTF-C 264/22 380 0--60 264

  10kV ( 300 m ㎡)电缆 6km 、

  35kV ( 300 m ㎡)电缆 2km



  10kW 变频源 1 台、

  10kVA 励磁变 1 台、

  电抗器 6 台 22kV/2A 、

  分压器 60kV



JSTF-C 330/22 380 0--60 330

  10kV ( 300 m ㎡)电缆 8km 、

  35kV ( 300 m ㎡)电缆 2.5km 、

  10-35kV 开关,变压器



  15kW 变频源 1 台、

  15kVA 励磁变 1 台、

  电抗器 6 台 22kV/2.5A 、

  分压器 60kV



JSTF-C 640/32 380 0--130 640

  10kV ( 300 m ㎡)电缆 10km 、

  35kV ( 300 m ㎡)电缆 4km 、

  110kV 电缆≤ 1kM(400m ㎡ ) 、

  兼容 35-110kV GIS



  25kW 变频源 1 台、

  25kVA 励磁变 1 台、

  电抗器 8 台 32kV/2.5A 、

  分压器 130kV



JSTF-C 1280/32 380 0--130 1280

  10kV ( 300 m ㎡)电缆 20km 、

  35kV ( 300 m ㎡)电缆 8km 、

  110kV 电缆≤ 2kM(400m ㎡ ) 、

  兼容 35-110kV GIS



  50kW 变频源 1 台、

  50kVA 励磁变 1 台、

  电抗器 8 台 32kV/5A 、

  分压器 130kV



JSTF-C 1950/130 380 0--520 1950

  110KV 电缆≤ 2.5KM 、

  220KV GIS 、

  110KV 开关、

  主变



  100kW 变频源、

  100kVA 励磁变、

  电抗器 4 台 130KV/3.75A 、

  分压器 520kV



JSTF-C3250/130 380 0--520 3250

  110KV 电缆≤ 5KM 、

  110KV 、

  220kV 开关、

  GIS 、

  主变



  150kW 变频源、

  150kVA 励磁变、

  电抗器 4 台 130KV/6.25A 、

  分压器 520kV



JSTF-C 6500/130 380 0--520 6500

  110KV 电缆≤ 10KM 、

  110KV 、

  220kV 开关、 GIS 、

  主变



  300kW 变频源、

  300kVA 励磁变、

  电抗器 4 台 130KV/12.5A 、

  分压器 520kV



  适用范围说明:

  没有特殊说明,上表给出的10kV电缆长度为2.0倍耐压、32Hz~300Hz下的长度。如果是 2.5倍耐压、39Hz~300Hz下,电缆长度要相应的减少33%。
