变频串联谐振试验装置总体介绍

变频串联谐振试验装置总体介绍


分享:
产品型号:BFXZ-238 原产地:
品牌: 产品数量:56
价格:10元 产品关键字:串联谐振耐压试验装置
行业:电工电气>  电工电器成套设备>  其他电工电器设备
发布日期:2020/01/19

企业信息

  • 公司经营性质:生产型
  • 电话:0514-88770231
  • 地址:柳堡镇工业园区李园路1号

产品描述

品牌其他 型号BFXZ-238
加工定制


  变频串联谐振试验装置是运用串联谐振原理,利用励磁变压器激发串联谐振回路,调节变频控制器的输出频率,使回路电感L和试品C串联谐振,谐振电压即为加到试品上电压。变频谐振试验装置广泛用于电力、冶金、石油、化工等行业,适用于大容量,高电压的电容性试品的交接和预防性试验。

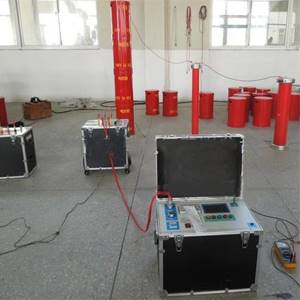

  BFXZ-238串联谐振耐压装置主要由变频控制器,励磁变压器,高压电抗器,高压分压器等组成。变频控制器又分两大类,20KW及以上为控制台式,20KW以下为便携箱式;它由控制器和滤波器组成。变频控制器主要作用是把幅值和频率都固定的380V或200V工频正弦交流电转变为幅值和频率可调的正弦波。并为整套设备提供电源。励磁变压器的作用是将变频电源输出的电压升到合适的试验电压。高压电抗器L是谐振回路重要部件,当电源频率等于1/(2π√LCX)时,它与被试品CX发生串联谐振。

  变频串联谐振试验装置适用于10KV、35KV、110KV、220KV、500KV聚己烯电力电缆交流耐压试验。适用于60KV、220KV,500KVGIS交流耐压试验。适用于大型变压器,发电机组工频耐压试验;电力变压器感应耐压试验;接地电阻测量。技术参数

  1、稳定性、可靠性高。系统采用进口功率元件作为功率变换的核心,电压输出和频率输出稳定,电磁兼容设计合理,保护功能完善,经过多次高压直接对地短路的测试,系统仍然保持完好,同时系统也有很强的过载能力。

  2、自动调谐功能强大。系统自动调谐时,从30Hz到300Hz自动扫频,显示扫频曲线,用户能直观地看到系统调谐过程;扫频完成后,系统根据扫频初步找到的谐振频点,在其±5Hz范围内以0.01Hz为分辨率进行频率细扫,*后精确锁定谐振频率。

  3、支持多种试验模式。系统支持"自动调谐+手动调压","自动调谐+自动调压","手动调谐+手动调压"等试验模式,推荐使用"自动调谐+手动调压"模式,既能快速找到谐振点,又能通过手动调压控制试验过程,安全性更高。

  4、系统人机交互界面友好。试验参数设置、试验控制、试验结果等同屏显示,直观清晰,并具有自动计时及操作提示功能。全触摸屏操作及显示,具备试验数据保存和查询。

  5、保护功能完善。具备零位保护(电压输出控制旋钮不在零位时,禁止系统启动),过压保护,过流保护,闪络保护等功能,保证了系统的可靠。

电压波形 正弦波,波形畸变率<1.0%
输出频率 30~300Hz
工作制 满功率输出下,连续工作时间60min
品质因素 30~80
输入工作电源 单相380/220V±10%,50Hz
环境温度 -10℃~+50℃
相对湿度 <95%,无凝露状况
适用范围 电缆变频谐振装置
发电机交流耐压装置
变电站电气设备交流耐压谐振装置
CVT检验用谐振升压装置
