变频串联谐振试验装置技术方案

变频串联谐振试验装置技术方案


分享:
产品型号:JSXB-135kVA/108 原产地:
品牌: 产品数量:38
价格:面议 产品关键字:变频串联谐振试验装置
行业:电工电气>  电工电器成套设备
发布日期:2020/01/19

企业信息

  • 公司经营性质:生产型
  • 电话:0514-88770231
  • 地址:柳堡镇工业园区李园路1号

产品描述

品牌其他 型号JSXB-135kVA/108kV
加工定制 产品认证ISO9001:2000


  江苏精胜电气有限公司是变频串联谐振试验装置的生产厂家,变频串联谐振是运用串联谐振原理,调节变频电源的输出频率f,使回路电感L和试品CX发生串联谐振。变频串联谐振装置的技术方案如何制定呢?本篇文章江苏精胜:变频串联谐振试验装置技术方案看这里。

  JSXB-135kVA/108kV变频串联谐振试验装置技术方案

  一、变频串联谐振试验装置技术方案

  1、35kV/300mm2电缆1km的交流耐压试验,电容量≤0.1945uF,试验频率30~300Hz,试验电压52kV,试验时间60min。

  2、35kV主变的交流耐压试验,电容量≤0.015uF,试验频率45~65Hz,试验电压不超过75kV,试验时间1min。

  3、10kV/300mm2电缆3km的交流耐压试验,电容量≤1.1265uF,试验频率30~300Hz,试验电压22kV,试验时间5min。

  4、35kV开关、互感器的交流耐压试验,试验频率30~300Hz,试验电压不超过100kV,试验时间1min。

  5、10kV主变的交流耐压试验,电容量≤0.015uF,试验频率45~65Hz,试验电压不超过50kV,试验时间1min。

  二、工作环境

  1.环境温度:-10℃–50℃;

  2.相对湿度:≤90%RH;

  3.海拔高度: ≤3000米;

  三、装置主要技术参数及功能

  1.额定容量:135kVA;

  2.输入电源:单相220或三相380V电压,频率为50Hz;

  3.额定电压:27kV; 54kV;108kV;

  4.额定电流: 5A;2.5A; 1.25A;

  5.工作频率:30~300Hz;

  6.装置输出波形:正弦波

  7.波形畸变率:输出电压波形畸变率≤1%;

  8.工作时间:额定负载下允许连续60min;过压1.1倍1分钟;

  9.温 升:额定负载下连续运行60min后温升≤65K;

  10.品质因素:装置自身Q≥30(f=45Hz);

  11.保护功能: 对被试品具有过流、过压及试品闪络保护(详见变频电源部分);

  12.测量精度:系统有效值1.5级;

  四、设备遵循标准

  GB10229-88 《电抗器》

  GB1094 《电力变压器》

  GB50150-2006 《电气装置安装工程电气设备交接试验标准》

  DL/T 596-1996 《电力设备预防性试验规程》

  GB1094.1-GB1094.6-96 《外壳防护等级》

  GB2900 《电工名词术语》

  GB/T16927.1~2-1997 《高电压试验技术》

  五、装置容量确定

  变频串联谐振试验装置技术方案四节电抗器,则单节电抗器为33.75kVA/27kV/1.25A/100H,装置总容量为135kVA。

  验证:1、10kV/300mm2电缆3km的交流耐压试验,电容量≤1.1265uF,试验频率30~300Hz,试验电压22kV,试验时间5min

  使用电抗器四节并联,则L=100/4=25H ,则:

  试验频率:f=1/2π√LC=1/(2×3.14×√25×1.1265×10-6)=30Hz

  试验电流:I=2πfCU试 =2π×30×1.1265×10-6×22×103=4.67A

  2、35kV/300mm2电缆1km的交流耐压试验,电容量≤0.1945uF,试验频率30~300Hz,试验电压52kV,试验时间60min。

  使用电抗器两节串联(互感系数1.05)两组并联,则L=100×2×1.05/2=105H ,则:

  试验频率:f=1/2π√LC=1/(2×3.14×√105×0.1945×10-6)=35.22Hz

  试验电流:I=2πfCU试 =2π×35.22×0.1945×10-6×52×103=2.24A

  装置容量定为135kVA/108kV,分四节电抗器,电抗器单节为33.75kVA/27kV/1.25A/100H,使用电抗器串并联能满足上述被试品的试验要求。

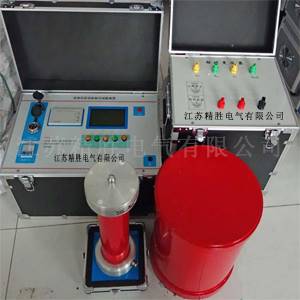

  六、变频串联谐振试验装置系统配置及其参数

  1.激励变压器JSSB-7.5kVA/1.5/3/6kV/0.4kV1台

  a)额定容量:7.5kVA;

  b)输入电压:0-400V,单相;

  c)输出电压:1.5/3/6kV

  d)结 构:干式;

  e)重 量:约55kg;

  2.变频电源JSXB-F-7.5kW/220/380V 1台

  a)额定输出容量:7.5kW

  b)工作电源: 220/380±10%V(单/三相),工频

  c)输出电压:0 –400V,单相,

  d)额定输入电流:18.75A

  e)额定输出电流:18.75A

  f)电压分辨率:0.01kV

  g)电压测量精度:1.5%

  h)频率调节范围:30 –300Hz

  i)频率调节分辨率:≤0.1Hz

  j)频率稳定度: 0.1%

  k)运 行 时 间:额定容量下连续60min

  l)额定容量下连续运行60min元器件温度≤65K;

  m)噪 声 水 平:≤50dB

  n)可实现以下功能

  1)变频电源的放置为纵向和横向,特别适合现场操作及观察;

  2)内外部具备特殊减震橡胶支撑脚和保护铝箱,可有效减缓运输中的颠簸震动和吊装时的冲击。保证了变频电源的长期稳定性和可靠性;

  3)参数显示:触摸或外接鼠标大屏幕液晶界面显示系统

  可显示谐振电压(即试验前设置的目标电压)、试验频率、测量频率、低压电压、低压电流、耐压时间、过压保护、过流保护、闪络保护、阶段升压及阶段计时、操作模式切换、电容,电感,频率互换计算、参数查询等, 还可显示频率曲线、电压曲线等可直观地判断当次试验谐振频率准确及稳定性;

  4)参数设置:大屏幕触摸液晶彩屏和外接鼠标直接完成各种参数的设置,可对起始频率、终止频率、起始电压、阶段升压和计时、测量分压器变比、激励变变比、过压保护、过流保护、闪络保护、试验模式、电容电感频率互换计算、参数设置提示以及帮助等参数进行设置或选择;

  5)试验模式:触摸屏和外接鼠标操作,有全自动、半自动、手动三种运行状态。具备升压、调谐(含手动、自动)、分段加压和计时、运行状态、模式切换、故障提示、电容电感频率互换计算功能等;

  6)保护功能及其信息提示:具备高压过压保护、低压过流、过流保护,以及失谐保护、零位、闪络保护、紧急停机、欠压保护等多重保护功能;

  7)数据存储功能:试验结果保存(手动保存)、打印、上传、回查等

  ①试验结果:手动或自动试验完毕后,在试验结果界面中可显示出试验时的详细参数,当试验发生中断时,可提示中断状态。可将参数保存在存储器中,该存储器为非易失存储器,可保存50次试验记录;

  ②数据查询:可将已保存的试验结果数据显示到屏幕上,同时具有USB接口,可将数据输出打印或利用设备所携带打印机打印;(打印机属客户自选,若客户有此需求,须在合同中予以特别写明)

  8)自动稳压功能:系统根据设定的试验电压或手动升压结果,自动跟踪并维持稳定的试验电压,电压稳定度可达1.0%;

  9)调频范围及频率分辨率均可设定:调频范围可设为30~300Hz、45~100Hz、200-300Hz、按需设置,可加快调谐过程;频率分辨率根据需要,可预设为0.1Hz、0.2Hz、0.5Hz、或1.0Hz,在调谐效率与调谐精准度之间取得优化平衡;

  10)频率调节分为粗调和细调,并可自动寻找试验谐振点,保证谐振频率在整个试验过程中不发生漂移;

  P)重 量:约12kg;

  3.高压电抗器JSDK-33.75kVA/27kV 4节

  a)额定容量:33.75kVA;

  b)额定电压:27kV;

  c)额定电流:1.25A;

  d)电 感 量:100H/单节;

  e)品质因素:Q≥30 (f=45Hz);

  f)结 构:干式;

  g)重 量:约40kg;

  4.电容分压器FRC-110kV/1000pF 1套

  a)额定电压:110kV;

  b)高压电容量:1000pF;

  c)介质损耗:tgσ≤0.5%;

  d)分 压 比:1500:1

  e)测量精度:有效值1.5级;

  f)重 量:约15kg;

  5.补偿电容器JSBC-70kV/10000pF 1套

  g)额定电压:70kV/35kV;

  h)高压电容量:10000pF/20000pF;

  i)重量:15kg
