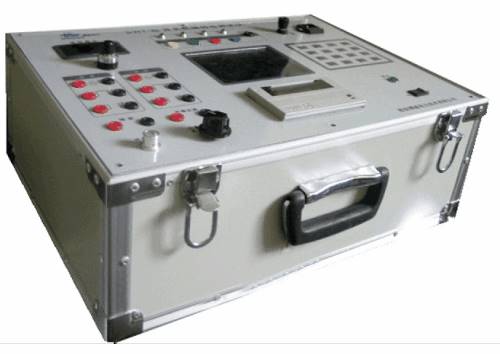

厂家直销 12路开关机械特性测试仪 高压开关特性测试仪

厂家直销 12路开关机械特性测试仪 高压开关特性测试仪


分享:
产品型号:BFKG-6 原产地:
品牌: 产品数量:29
价格:3789元 产品关键字:高压开关特性测试仪
行业:电工电气>  配电输电设备>  配电变压器
发布日期:2020/03/27

企业信息

  • 公司经营性质:生产型
  • 电话:0514-88770231
  • 地址:柳堡镇工业园区李园路1号

产品描述

品牌其他 型号BFKG-6
加工定制 产品认证ISO9001:2000


  一、功能特点

  测试指标:可测试各种国产(进口)真空、六氟化硫、油高压断路器,负荷开关、GIS接地刀闸开关、接触器、继电器、空气开关等。合、分闸时间、同期、弹跳时间、次数、自动重合闸、行程、速度、电流、动作电压等各项数据、波形。

  抗扰通道:可抵御550KV变电所现场静电干扰!

  位移通道:1路位移信号采集,适配耐用的精密电阻线性位移、角位移传感器。亦可适配用户传统自配的滑线电阻传感器。

  精细测试:严格按照中华人民共和国电力行业标准高电压测试设备通用技术条件之第3部分: 高压开关综合测试仪 DL/T846.3—2004要求研制。10kHz高速采样,时间分辨率0.1ms,测试时长高达20s。

  操作电源:内置隔离型数字可调直流电源,带短路保护功能,可设置电压,指令各项分、合、重合闸操作及动作电压试验。

  同步触发:可响应电压、电流、传感器、断口变化多种同步触发方式。

  操作界面:5.7″黑白液晶屏,菜单式操作,并在面板上增加了快捷设置按键。

  速度定义:提供了常用的开关速度定义库和可编辑速度定义库两种模式可供用户自行选择。

  录波功能:12路普通金属触头通断、线圈电流;行程、时间波形。

  波形打印:内置58mm高速热敏打印机,顶置面板安装,数据表单、波形图打印清晰。

  数据通讯:可采用RS232或USB通讯,PC管理软件实现数据、波形图可上传、测试。

  SD卡存储:大容量SD卡快速存储、打开记录,满足100条测试数据及波形记录。

  U盘存储:可将数据及波形文件快速存储到U盘,直接用上位机软件打开。

  在线帮助:仪器内置丰富的接线、安装、测试操作帮助。无说明书就能简单使用。

  二、技术指标

  测试通道:时间断口:金属触头 12路 25V,限流50mA

  位移传感器:1路

  时间测试:范围:0~20s

  误差:±0.l%读数±2个字

  分辨率:0.1ms

  行程测试:范围:0~1000mm

  准确度:±1%读数±1个字

  分辨率:0.1mm

  速度特性: 范围:0.01~20.00m/s

  准确度:±1%读数±1个字

  分辨率:0.01m/s

  图形显示:每路0.1ms的数值

  直流电源:调整范围:15~260V

  *大瞬时电流:20A

  准确度: ±1%读数±1个字

  负载变化率:≤1%

  同步触发:电压:15~260V

  电流:0.1-20A

  传感器:位移变化

  断口:信号跳变

  结构形式:型式:顶开便携式

  外形尺寸:415mm×320mm×168mm

  主机重量:8kg

  使用环境:环境温度:-10℃~50℃

  相对湿度:≤80% RH

  工作电源:电压:AC 220V±10%

  频率:50Hz±10%

  安全性能:绝缘电阻:>2MΩ

  漏电流:<3.5mA

  介电强度:AC 1500V 50Hz,1min(电源进线对机壳)

  三、仪器日常维护

  1) 仪器应存放温度-20℃~60℃,相对湿度<85%,通风干燥,无腐蚀性气体的环境。

  2) 室外使用时应避免雨雪侵袭,强光暴晒,以免损坏液晶显示及仪器。

  3) 运输时置入专用防震外箱,避免强烈运动擦伤、振坏仪器。

  4) 本仪器长时间不用时,请根据储藏条件,适时开机通电1小时。

  5) 打印机工作时,请不要撕扯打印纸。卡纸或换纸时请打开打印机盖板,挤压纸卷轴取出或装进托架,预留纸头穿过盖板槽后固定。

  6) 传感器、测试线、安装架等配件用后及时置入包装箱中保管,避免损坏、丢失。
