变频串联谐振试验装置

变频串联谐振试验装置


分享:
产品型号:BFXZ--I 原产地:
品牌:宝发 产品数量:100
价格:100000元 产品关键字:变频串联谐振试验装置
行业:电工电气>  配电输电设备>  配电变压器
发布日期:2020/03/27

企业信息

  • 公司经营性质:生产型
  • 电话:0514-88770231
  • 地址:柳堡镇工业园区李园路1号

产品描述

品牌宝发 型号BFXZ--II
加工定制 产品认证CCC


  工作原理

  变频串联谐振试验装置运用串并联谐振的原理,通过调节变频控制器的输出频率,使得回路中的电抗器的电感L和试品电容C发生谐振,谐振电压即为试品上所加电压。通过调频控制器提供供电电源,试验电压由励磁变压器经过初步升压后,使高电压加在电抗器L和被试品CX上,通过改变调频控制器的输出频率,使回路处于串联谐振状态;回路的谐振频率取决于被试品电容CX和电抗器的电感L,调节变频控制器的输出电压,使试品上高压达到所需要的电压值。

  产品特点

  大屏幕显示试验数据、试验状态,并有实时操作步骤提示功能

  能灵活整定实验电压、调频范围、加压时间

  试验结果能计算出被试品电容

  体积小、重量轻、操作方便

  分辨率高、频率分辨率为0.001HZ

  安全可靠高、系统具有过电流、过电压及放电保护功能,可有效保护人身及设备安全试验结果可打印可升级造作软件

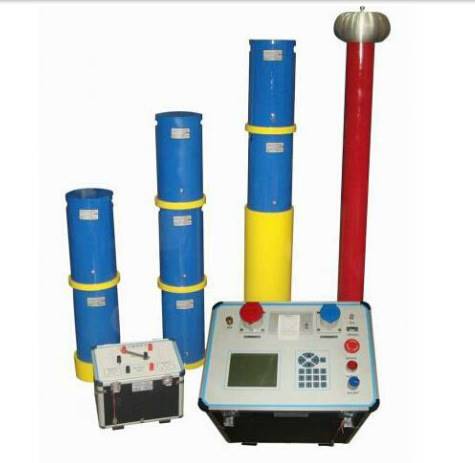

  成套组成

  成套装置组成为变频调压电源、励磁变压器、电抗器、分压器及补偿电容器。

  技术参数

  环境温度:-10~45℃

  环境湿度:≤90%

  海拔高度:≤2000M

  电源输入:220V±10%单相 50Hz 输出0~220V(≤10KW)

  380V±10%三相 50Hz 输出0~400V

  额定试验容量:0~8000KVA(选择)

  谐振电压:0~1000KV(选择)

  频率调节范围:0.1~300Hz

  系统测量精度:1.0级

  频率调节分频率:0.01Hz

  不稳定度:≤0.05%

  输出波形:正弦波

  波形畸变率:≤0.5%

  噪声:≤60dB

  电抗器Q值:30~200(选择)


变频串联谐振试验装置
